產品名稱: 英飛凌IGBT模塊 FS450R17KE3 450A 1700V
產品類型: 英飛凌IGBT
產品型號: FS450R17KE3
發布時間: 2018-09-25
- 產品描述
基本參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1700 V
集電極射極飽和電壓: 2.45 V
在25 C的連續集電極電流: 605 A
柵極射極漏泄電流: 400 nA
功率耗散: 2250 W
最小工作溫度: - 40 C
最大工作溫度: + 125 C
封裝: Tray
高度: 17 mm
長度: 162 mm
寬度: 150 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 4只
IGBT驅動的幾個基本問題

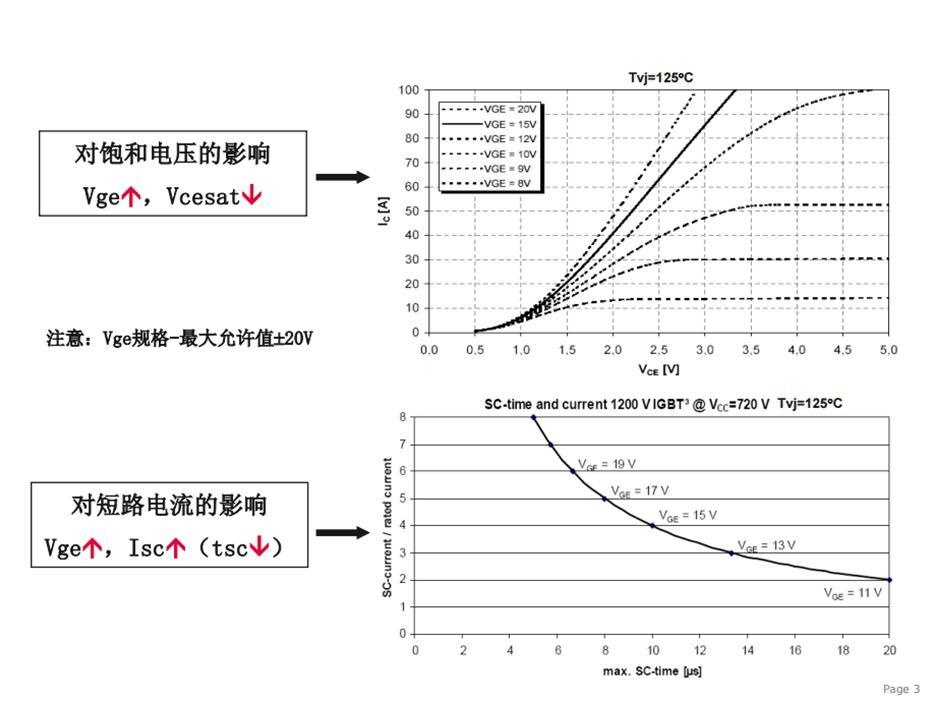

門極電壓 - 開通電壓:對飽和電壓和短路電流的影響 - 關斷電壓:對關斷和損耗的影響 ? 門極電阻 - 對開關能耗和開關特性的影響 - 選擇和配置的注意事項 ?
驅動與保護 - 線路設計的幾個原則 - 門極箝位,有源米勒箝位(Active Miller Clamping) - 有源箝位(Active Clamping) ,動態電壓上升控制(DVRC) - 短路保護:Vce檢測,軟關斷,兩電平關斷 ?
對目前驅動器產品的評價(僅供參考)

隨著電力電子器件制造技術的發展,高性能、大容量的絕緣柵雙極晶體管(IGBT)因其具有電壓型控制、輸入阻抗大、驅動功率小、開關損耗低及工作頻率高等特點,而越來越多地應用到工作頻率為幾十kHz以下,輸出功率從幾kW到幾百kW的各類電力變換裝置中。IGBT逆變器中最重要的環節就是高性能的過流保護電路的設計。專用驅動模塊都帶有過流保護功能。一些分立的驅動電路也帶有過電流保護功能。在工業應用中,一般都是利用這些瞬時過電流保護信號,通過觸發器時序邏輯電路的記憶功能,構成記憶鎖定保護電路,以避免保護電路在過流時的頻繁動作,實現可取的過流保護。本文分析了大功率可控整流電壓型逆變器中封鎖驅動及整流拉逆變式雙重保護電路結構。
