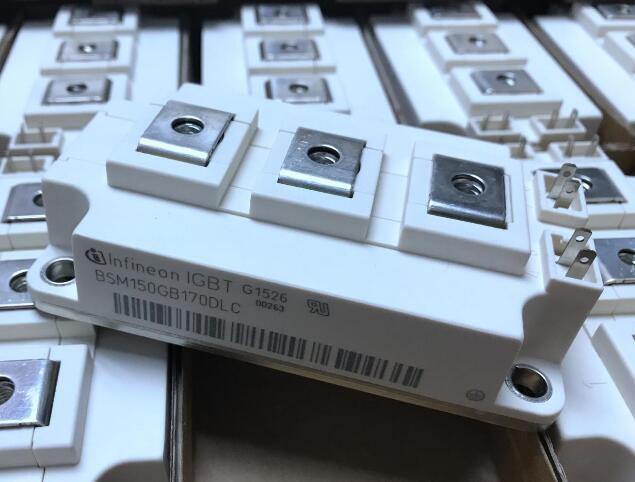

基本參數

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1700 V

集電極射極飽和電壓: 2.6 V

在25 C的連續集電極電流: 300 A

柵極射極漏泄電流: 200 nA

功率耗散: 1.25 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 30.5 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

門極電壓：關斷電壓-Vge或0V

用-Vge（-5V…-15V)使IGBT 關斷更可靠，有利于防止誤 開通。 ?

用0V關斷，可考慮采用有源 米勒箝位使關斷更可靠（見 后頁“驅動與保護”）。 ?

用0V…+15V開關時，門極電 荷較小(以600V IGBT3為例， Qg為-15V…+15V時的40%）， 門極驅動電流較小。 ?

用0V關斷時，toff和Eoff較 大（以600V IGBT3為例： toff為-15V時的2-3倍，Eoff 比-15V時增加約10%）。

注意：Vge規格-最大允許值 ±20V

門極電阻 ?

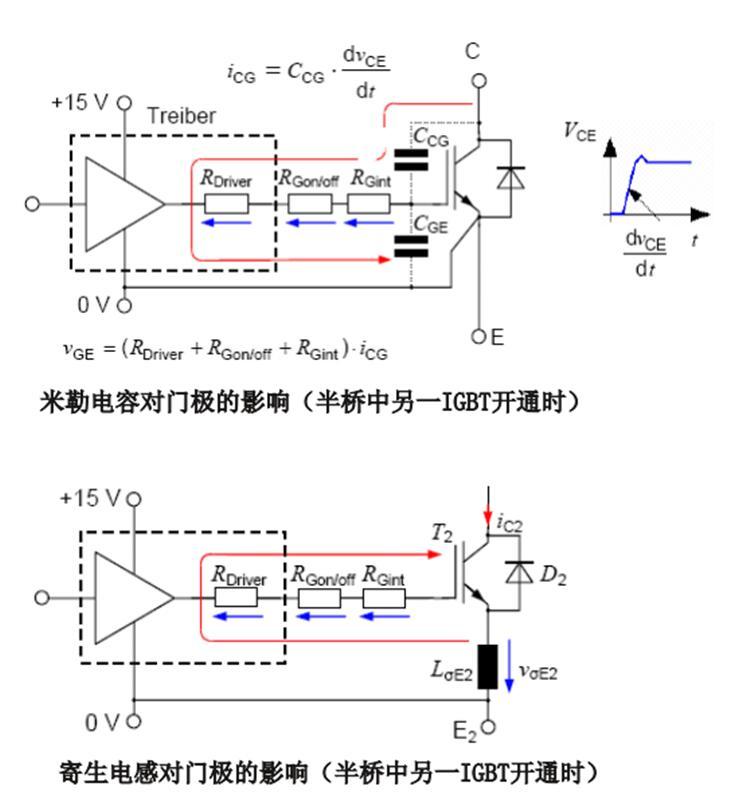

Rg對開通影響大，表現在以下幾個方面： - 開通能耗（Eon） - IGBT的電流尖峰（續流二極管的反向恢復電流） - dv/dt ?

Rg對關斷影響不明顯，表現在以下幾個方面： - 關斷能耗（Eoff） - di/dt（主要由芯片技術決定，Rg很大時才有影響） - dv/dt ?

Rg對開通和關斷延時都有影響

Rg下限：規格書中的測試條件 ?

Rg上限：IGBT損耗/發熱，死區時間 ?

功率計算（假設驅動功耗都消耗在 Rg上）： Pg = ?Vge × Qg × fsw × 2 其中：?Vge = Vcc - Vss Qg = ?Vge/30 × QG QG：見規格書（-15V…+15V） fsw：開關頻率 ?

IGBT并聯時，建議每個IGBT一個Rg （共用一個驅動器），以減小IGBT 內置門極電阻值誤差對開關一致性 的影響。
