IGBT是場效應管嗎？

編輯 : 深圳逸盛通科技有限公司 時間 : 2019-01-13 21:31 瀏覽量 : 255

IGBT

IGBT（絕緣柵雙極晶體管）絕緣柵雙極晶體管是由BJT（雙極晶體管）和MOS（絕緣柵場效應晶體管）組成的復合完全控制電壓驅動功率半導體器件，其具有兩個MOSFET。 GTR的高輸入阻抗和低導通電壓降的優點。 GTR飽和電壓降低，載流密度大，但驅動電流大; MOSFET驅動功率小，開關速度快，但導通電壓降大，且載流密度小。 IGBT結合了上述兩種器件的優點，具有低驅動功率和降低的飽和電壓。適用于直流電壓為600V及以上的轉換器系統，如交流電機、逆變器、開關電源、照明電路、牽引驅動和其他領域。

igbt

IGBT是場效應管嗎？

變頻器功率部分最核心的器件就是IGBT，他不是場效應管，因為場效應管電流做不大，而IGBT電流隨便都在幾十安培，我們知道三極管電流可以做的大，那么重點來了，IGBT就是采用了場效應管和三極管的優點，研發出來的新產品（當年），場效應管比較容易控制，他屬于電壓控制器件，不需要像三極管那樣需要很大的電流。所以IGBT是一個很典型的小電壓控制大電流的器件，現在在變頻器，風電，光伏，大功率電源，電動汽車驅動器（特斯拉）等上廣泛采用.

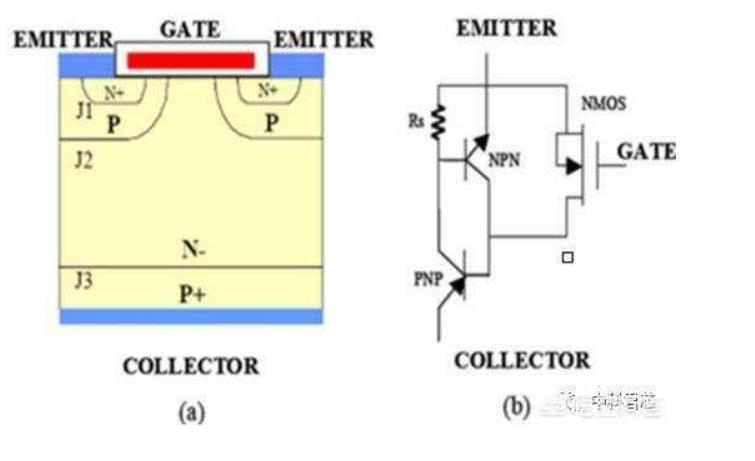

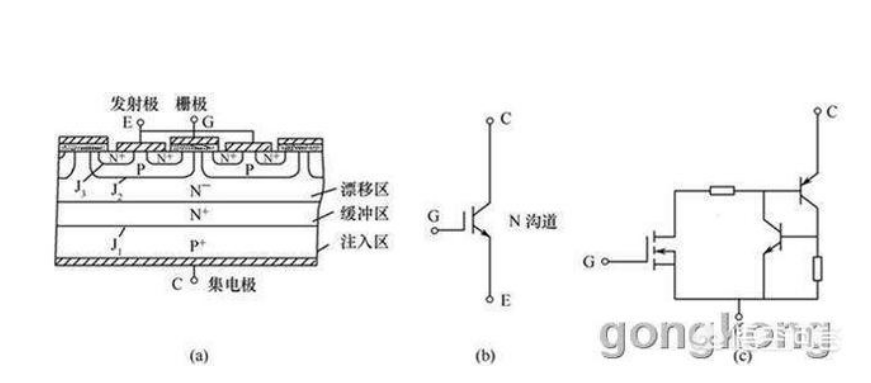

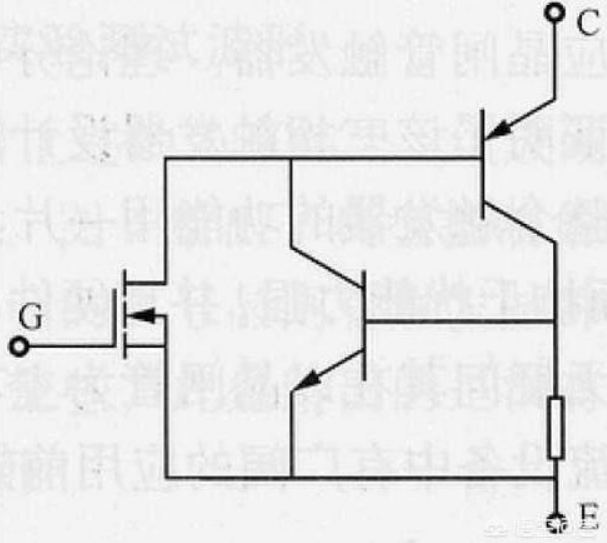

圖一，圖二左邊都是實物剖面等效圖，其他都是我文字描述的示意圖，驅動管子的極用的場效應管的柵極G，另外兩個用的是三極管常用的集電極C和發射極E，而不是場效應管的漏極D個和源極。

IGBT是場效應管嗎？
