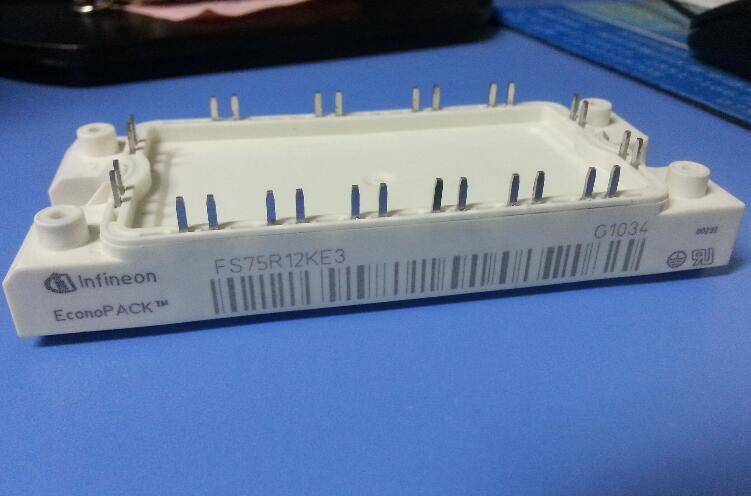

產品名稱: 英飛凌IGBT模塊 FS75R12KE3 75A 1200V
產品類型: 英飛凌IGBT
產品型號: FS75R12KE3
發布時間: 2018-09-30
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 1.7 V
在25 C的連續集電極電流: 105 A
柵極射極漏泄電流: 400 nA
功率耗散: 350 W
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 17 mm
長度: 107.5 mm
寬度: 45 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 10只
VEx的端特性
VEx與發射極電位相對應。它是SCALE-2 的ASIC內部生成的電位。在正常工作期間，引腳VISOx和VEx之間的電壓可被穩定在+15V的額定值。
這通過SCALE-2的副邊ASIC IGD的內部電流源和電壓測量來實現。它的最大拉電流/灌電流能力限制在±2.5mA，以避免ASIC在工作期間過熱。
如果VISOx和COMx之間的副邊電壓開始下降，首先VISOx和VEx的電壓差仍被穩定在15V，而VEx和COMx之間的電壓則繼續下降，并最多可降低至5.5V。
如果VISOx至COMx的電壓仍然繼續降低，則VEx至COMx的電壓會被穩定在5.5V，且VISOx至VEx的電壓開始降低。此功能可確保驅動器即使在電源欠壓的情況下也能正確關斷IGBT。
在VISOx和VEx之間或VEx和COMx之間不應施加靜態負載，以免干擾VISOx和VEx之間的+15V穩壓。如有必要，可在VISOx和COMx之間施加靜態負載（例如，用于外部電子功能的電源負載）。

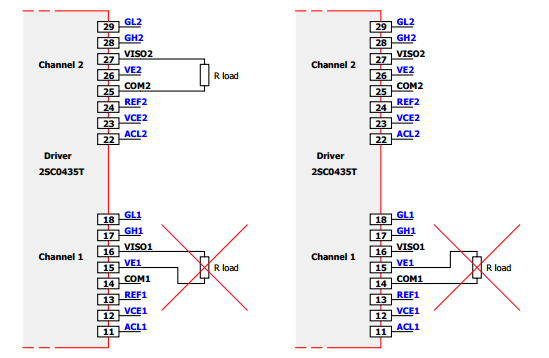

下圖舉例說明了這種情況。
驅動與保護：箝位，DVRC
.門極箝位：用肖特基二極管和電源電壓將Vge限在15V，限制短路電流。
.有源米勒箝位：利用附加晶體管的導通吸收由米勒電容和dv/dt產生的門極電流，保證0V關斷的可靠性。
.有源箝位：檢測Vce，延緩IGBT關斷，限制di/dt和電壓尖峰。
.DVRC：檢測dv/dt，延緩IGBT的關斷，限制di/dt和電壓尖峰。
