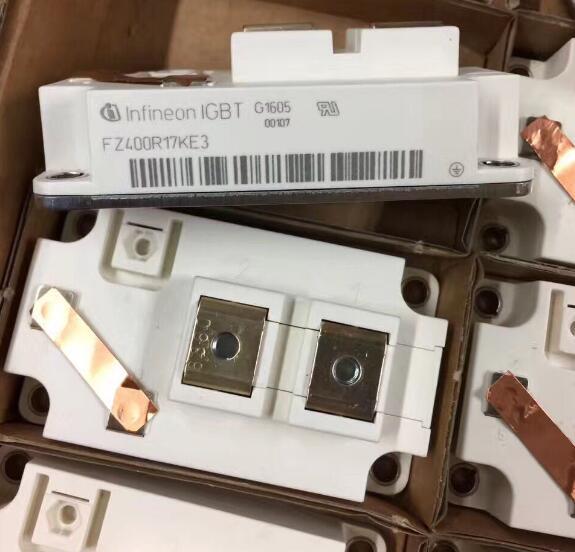

產品名稱: 英飛凌IGBT模塊 FZ400R17KE3 400A 1700V
產品類型: 英飛凌IGBT
產品型號: FZ400R17KE3
發布時間: 2018-09-26
- 產品描述
基本參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1700 V
在25 C的連續集電極電流: 620 A
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 36.5 mm
長度: 106.4 mm
寬度: 61.4 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 10只
IGBT中的續流二極管,實際上是 個非常重要的元件 實際上是一個非常重要的元件,但往
往容易被忽視。請注意以下幾條:
1. 在IGBT開通的時刻,實際上是續流二極管關斷的時刻。
2. 所有的功率半導體 所有的功率半導體,包括IGBT芯片和二極管芯片 芯片和二極管芯片,在關
斷的時刻面臨的風險遠大于其開通時面臨的風險。換句話
說,在IGBT關斷的時刻,IGBT芯片的損壞風險是最大的;
在IGBT開通的時刻,二極管芯片的損壞風險是最大的 極管芯片的損壞風險是最大的。
3. IGBT芯片出現短路時,驅動器可以幫忙保護;但二極管
芯片損壞時,沒有其他的防護手段

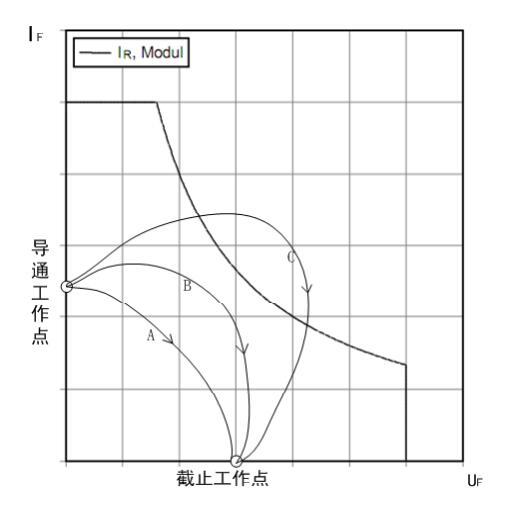

下圖是二極管的安全工作區的示意
圖。實際上這是一條恒功率曲線。其意義是:二極管在反向恢復過程中,其瞬時功率不能超過規定的數值,否則就有損壞的風險。因此,二極管的瞬時功率是重要的判斷標準。二極管在反向恢復的過程中,實際上是其工作點從導通過度到截止。其工作點的運動軌跡有多種選擇,如右圖所示。顯然,軌跡A是最安全的,軌跡C則是危險的。

隨著大型光伏電站并網容量的不斷增加,為了確保電力系統的可靠運行,提高大功率光伏逆變系統的低電壓穿
越能力(Low Voltage Ride-Through, LVRT)顯得尤為重要。本文首先介紹了并網準則對大功率光伏系統LVRT 的要求,接著
分析了電網電壓驟降故障下(包括平衡跌落與不平衡跌落)大功率光伏系統的瞬態特性及其LVRT 技術的要點;在此基礎之
上提出了電網電壓故障時系統的控制方案,并給出實驗結果。
