詳細參數

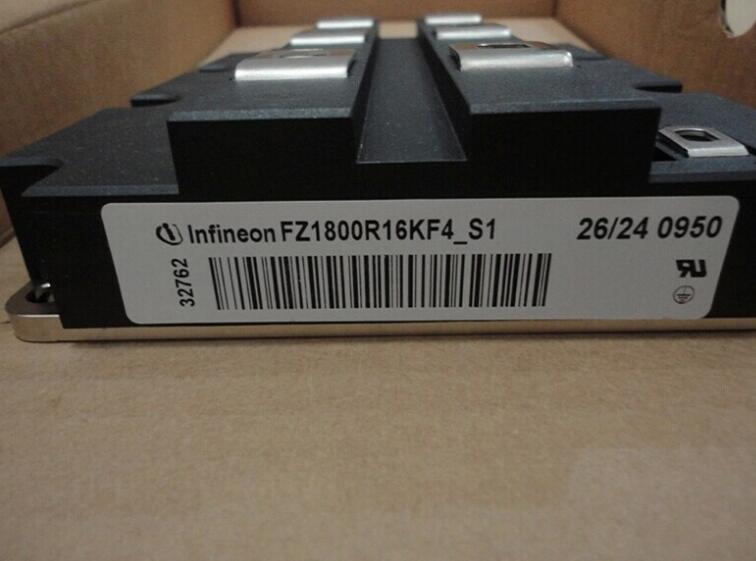

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1600 V

集電極射極飽和電壓: 3.5 V

在25 C的連續集電極電流: 1800 A

柵極射極漏泄電流: 600 nA

功率耗散: 11 kW

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 38 mm

長度: 190 mm

寬度: 140 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 1只

續流二極管的風險與外部參數的關系

在外部參數發生變化時，二極管的風險也在發生變化，在此，我 們舉個參數， 1. 結溫， 2. 續流電流的大小， 3. 母線電壓的高低 A. 當結溫越低，二極管的速度越快，反向恢復電流后沿也越陡 峭，產生的電壓尖峰也越高，情況越惡劣； B. 二極管關斷大約10%的額定電流時，其關斷時的功率會出現最 其關斷時的功率會出現最 高峰，關斷 1倍額定電流時，功率次之，關斷 2倍額定電流時 ，功率再次之；也就是說，電流越小，情況越惡劣； C. 母線電壓越高，情況越惡劣；

通過程測量主電路雜散電感 利用 開通過程測量主電路雜散電感

在IGBT開通時，Ic開始增長，而此時上管 IGBT的續流二極管處于反向恢復，該二極管 沒有阻斷能力，上管Uce=0。 在 I 開始增長時 雜散電感上感應的電壓的是與母線電壓相反的，所以 此時在下管的Vce上測得的波形出現了一個缺口這個缺口 電壓產生的原因是雜散電感抵消了一部分母 線電壓。也就是說，缺口的電壓是雜散電感 上的感應電壓。

從示波器上讀出Us，再讀出di/dt，代進上式， 就能算出雜散電感Ls的數值。 這個模型是比較準確的 因此得出的數據比較可靠。
