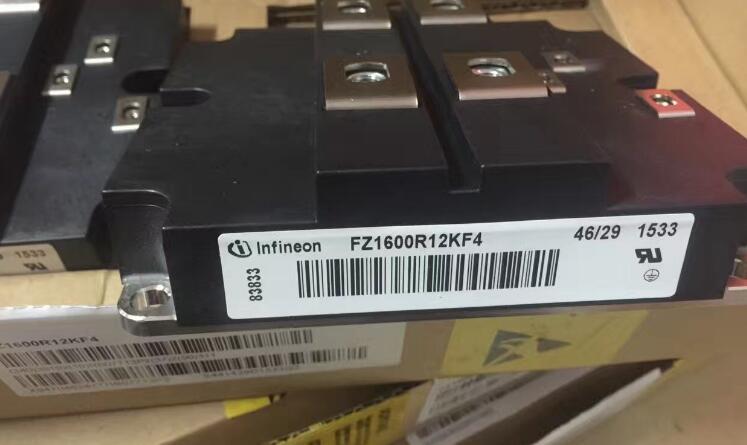

產品名稱: 英飛凌IGBT模塊 FZ1600R12KF4 1600A 1200V
產品類型: 英飛凌IGBT
產品型號: FZ1600R12KF4
發布時間: 2018-09-26
- 產品描述
基本參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.7 V
在25 C的連續集電極電流: 1600 A
柵極射極漏泄電流: 400 nA
功率耗散: 10 kW
最小工作溫度: - 40 C
最大工作溫度: + 150 C
高度: 38 mm
長度: 140 mm
寬度: 130 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 1只
續流二極管的風險與外部參數的關系
在外部參數發生變化時，二極管的風險也在發生變化，在此，我
們舉個參數，
1. 結溫，
2. 續流電流的大小，
3. 母線電壓的高低
A. 當結溫越低，二極管的速度越快，反向恢復電流后沿也越陡峭，產生的電壓尖峰也越高，情況越惡劣
B.二極管關斷大約10%的額定電流時，其關斷時的功率會出現最 其關斷時的功率會出現最高峰，關斷
1倍額定電流時，功率次之，關斷
2倍額定電流時，功率再次之；也就是說，電流越小，情況越惡劣；
C. 母線電壓越高，情況越惡劣；在IGBT開通時，Rgon的影響很大，它可以影響di/dt的速度 反向恢復電流的峰值，進而決定開通損耗，所以確定Rg最好的方法是靠雙脈沖測試法動態調試該參數。
在IGBT開通時，Ic開始增長，而此時上管IGBT的續流二極管處于反向恢復，該二極管沒有阻斷能力，上管Uce=0。在I 開始增長時 雜散電感上感應的電壓的 Us c開始增長時，雜散電感上感應的電壓的

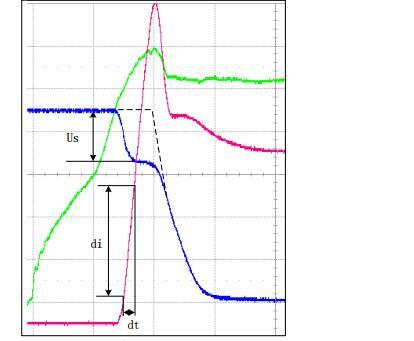

方向如下圖所示，是與母線電壓相反的，所以此時在下管的Vce上測得的波形出現了一個缺口 如右圖波形中的虛線所示 這個缺口Us，這個缺口電壓產生的原因是雜散電感抵消了一部分母線電壓。也就是說，缺口的電壓是雜散電感上的感應電壓。
大功率光伏發電仿真平臺，500KVA 光伏電池單元由并網逆變器接變壓器，網側采用LC 型濾波器最后并入配電網。其硬件參數： L=0.17mH，C=600μf，fs=2KHz，直流側額定電壓為500V，并網電壓為380V。首先驗證平衡跌落條件下的低電壓穿越過程如圖 所示，電網跌落15%幅值，則電網有功值由1pu 降低到0.85pu，跌落時間550ms，根據無功功率補償系數的計算公式，假設無功補償系數K 為2 的情況下，則無功電流補償值為0.3pu，根據系統總?cè)萘坑?jì)算，此時的有功功率輸出值為0.7pu，直流電壓在電網跌落過程中上升至某穩定值，由于此時的跌落幅度較小，系統調節速度快，并網電流的動態過程較為穩定，未見明顯的并網電流波動。
