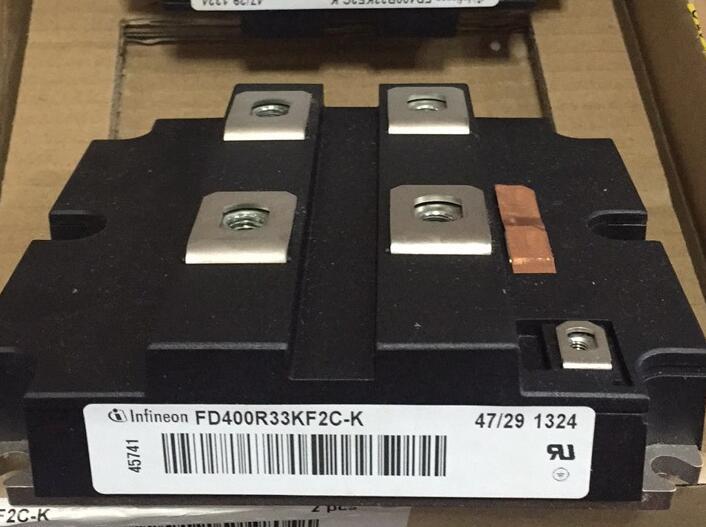

產品名稱: 英飛凌IGBT模塊 FD400R33KF2C 400A 3300V
產品類型: 英飛凌IGBT
產品型號: FD400R33KF2C
發布時間: 2018-09-19
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 330 V
集電極射極飽和電壓: 3.4 V
在25 C的連續集電極電流: 400 A
柵極射極漏泄電流: 400 nA
功率耗散: 4.8 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 38 mm
長度: 140 mm
寬度: 130 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 2只
驅動器的經典短路保護電路常見的理解誤區
經典保護電路有一個常見的理解誤區: 1. 將驅動器的門檻電壓調得很低 將驅動器的門檻電壓調得很低,根據IGBT的外特性,將門檻設在4V ,從而認為當電流超過某個值時,Vcesat發生變化,導致驅動器翻轉。 這樣實現過流保護 這樣實現過流保護。這種辦法的意圖是想利用二極管 這種辦法的意圖是想利用二極管 “檢測 ”IGBT的飽和 壓降,當其超過某個值時將IGBT關斷。實際上這種做法很容易導致驅動 器誤保護。IGBT驅動器的主要目的是抓住 驅動器的主要目的是抓住IGBT的退飽和現象,從而進 行保護,它不能準確檢測到IGBT的飽和壓降。
