英飛凌半導體公司都有哪些芯片產品？

英飛凌（Infineon）這家總部位于德國的半導體公司可能遠不如英特爾或者三星這樣的芯片商有名，那是因為他的產品主要服務于工業，而非手機、電腦這樣大眾熟知的日用消費品。但在業內，這家由之前西門子單獨分出來的半導體企業的地位絕對無可替代。

英飛凌的主要領域包括汽車電子、電源管理等等。我就隨便舉幾個我熟悉的電源領域里英飛凌領先的產品吧。

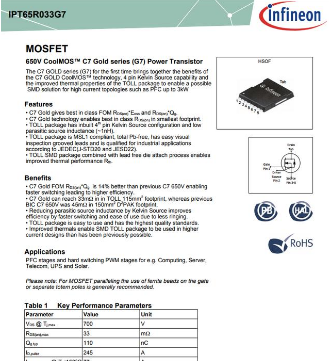

在功率半導體里，600V/650V級別的MOSFET是各家功率半導體生產商競爭的熱點。比如同樣來自歐洲的法意半導體（ST Microelectronics）就是英飛凌的強勁對手。而英飛凌總能通過推出新的產品占據技術上的優勢地位。如果說如今的大功率MOSFET里，使用superjunction技術已經是各家都有，但英飛凌CoolMOS系列把superjunction技術用到最好的典范。在最新一代G7系列的MOSFET中，我們看比如IPT65R033G7這只芯片。下面是它的datasheet。

不僅在650V電壓級別的MOSFET里實現了導通電阻的新低——33mOhm，而且更關鍵的是，英飛凌在封裝上展現了他們領先于其他生產商的理解能力：這個新式TO-Leadless的封裝的外部長寬基本和傳統的DPAK差不多，但厚度上它只有2.4mm，而且去掉了DPAK封裝里的長引腳！對電源設計者來說，引腳帶來的寄生電感是帶來許多過壓、震蕩以及電磁兼容問題的元兇，減少封裝帶來的寄生電感是減少這些問題的關鍵。而英飛凌明白了這一點。另外，新封裝里，眾多源極的引腳中，有一只專門用來配柵極的！這讓柵極電路獨立于功率電路，極大減少了功率電路中電流通過時帶來的寄生現象！

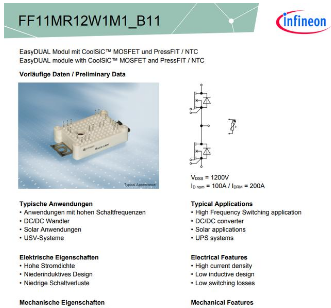

此外，在近些年興起的、大有在未來取代硅基半導體元件的寬禁帶半導體元件（主要是碳化硅SiC和氮化鎵GaN的元件）上，英飛凌也不落后。英飛凌已經有1200V級別的SiC MOSFET功率模塊、幾個系列的650V級別的SiC二極管。比如下面這只1200V/100A的功率模塊。

在GaN元件上，英飛凌已經有實驗性的650V級別GaN FET，已經和一些工業廠家展開合作，但還沒正式推向市場。等英飛凌的GaN FET進入市場，可能也會挑戰目前這一領域中GaN Systems公司絕對的霸主地位。

可以看出，至少在功率半導體的芯片上，英飛凌還是有領先優勢的。（英飛凌igbt廠家）
