測量IGBT開關特性對電流探頭有哪些要求？

市面上適用于電力電子領域測量的電流探頭有許多，根據實際需求選擇合適的對波形的測量非常重要。現代的IGBT器件不斷地向著大電流密度和高頻率應用這兩個方向發展，但是幾乎是找不到能同時符合各類IGBT開關特性測量的電流探頭的，這就需要我們搞清楚自己的需求。

• CT的好還是柔性的探頭好？

兩者都是非電氣接觸式電流探頭，適合高壓大電流IGBT開關特性測量。

從使用便利性角度來說，柔性的探頭可介入性好些。針對已經存在的電路可方便地進行電流測量。而CT由于電流環無法打開，往往需要先安置電流探頭在連接電路。

從電源適配來看，CT一般不需要增加額外的電源，可直接和示波器相連。而柔性探頭因為有積分器的存在一般都需要外加電源或者使用電池。

從測量帶寬上講，CT產品能覆蓋的頻帶相對柔性探頭來說多一些，在高速IGBT測量中特別有優勢。

ption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">柔性探頭

• 如何解決相應延時？

不同類型的電流探頭有不同的延時參數，而且相對于不同的電壓探頭還有不一樣的延時。這會對開關損耗有一定影響，但卻無關電流探頭性能好壞的評價。因為延時是可以校準的，具體方法是在IGBT的開通時，把電壓的下降點和電流的上升點調在同一個時間點上，如圖2黑線所示，藍色代表VCE，紅色代表IC。因為理想狀態下IGBT需要在換流結束后CE電壓才會減小，但實際電路中由于有系統母排雜散電感的存在，C、E電壓會在IGBT橋臂有di/dt是就開始降了，兩者有因果關系。

• 怎么確定電流探頭的帶寬足夠？

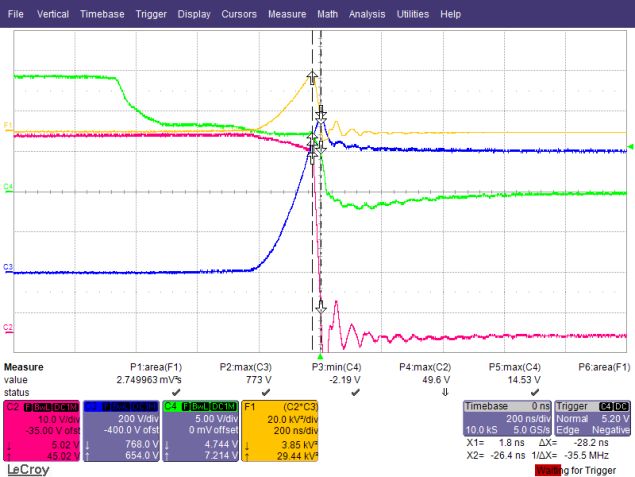

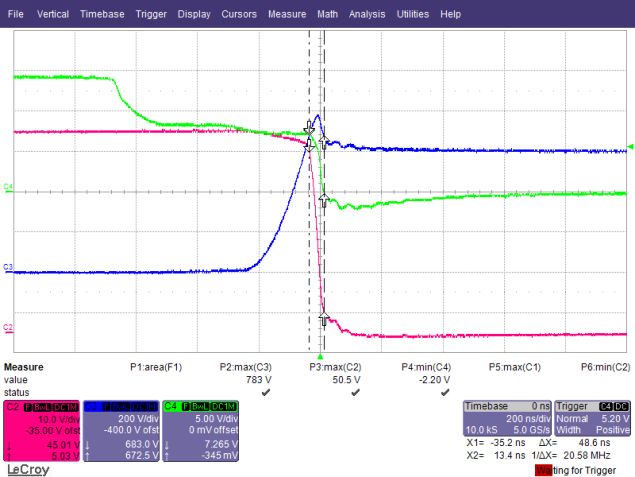

選擇電流探頭不僅要看量測范圍，還要關注帶寬。往往測量大電流的探頭，帶寬會相對小些，而探頭規格書里標的是最大帶寬，又不一定涵蓋最大電流。其實在測量的時候是可以發現電流帶寬不足這件事的。請看圖3中左右兩個波形圖，紅色的是電流。左圖中使用的電流探頭的tr=100ns，而90%~10%IC之間的時間為28.2ns，小于探頭本身標稱值，出現電流失真，影響損耗的測量。右圖中使用的電流探頭的tr=25ns，90%~10%IC之間的時間為48.6ns，大于探頭本身標稱值，符合測量要求。從波形輪廓上看沒有振鈴現象。和上篇說的電壓探頭類似，上升時間小的探頭帶寬高。(英飛凌igbt廠家)
