目前IGBT驅動的主要方式

編輯 : 深圳逸盛通科技有限公司 時間 : 2018-10-23 20:42 瀏覽量 : 130

目前IGBT驅動的主要方式

image.

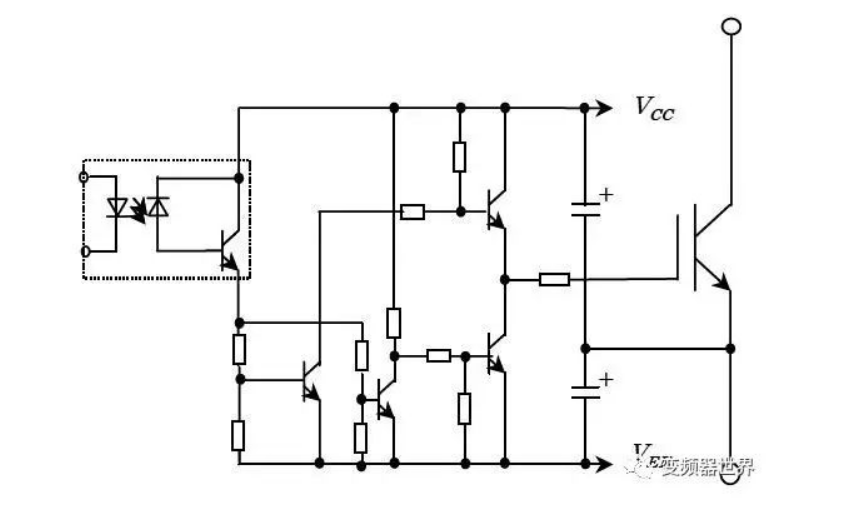

驅動電路簡單，但是沒有保護電路

保護主要采用檢測飽和壓降和檢測發射極電流的方法。在電機驅動應用上，基本都采用檢測飽和壓降來作為保護。

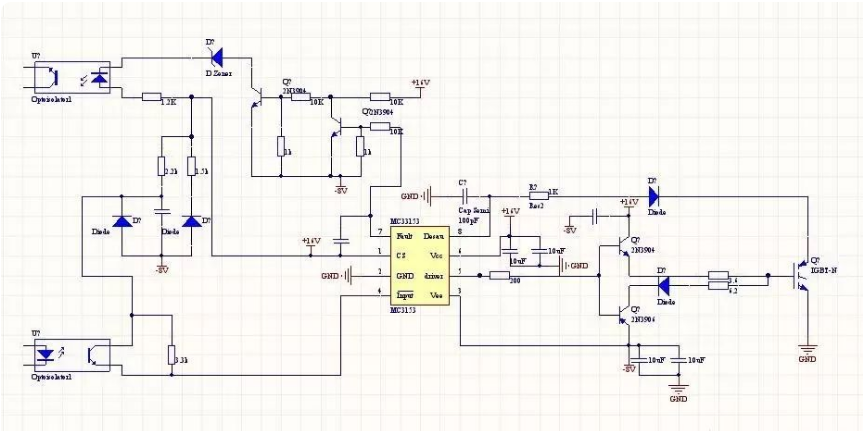

安森美MC33153方案，芯片外部采用光耦隔離，用飽和壓降檢測實現短路和過流保護。

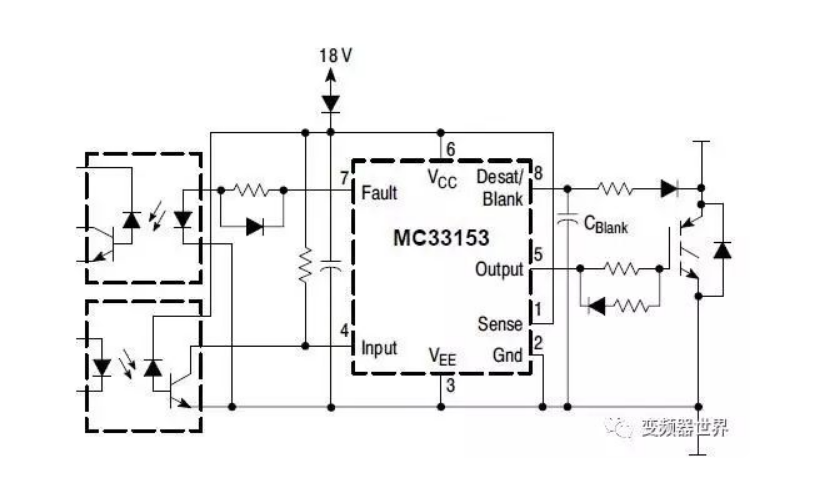

MC33153成熟應用方案

Avago

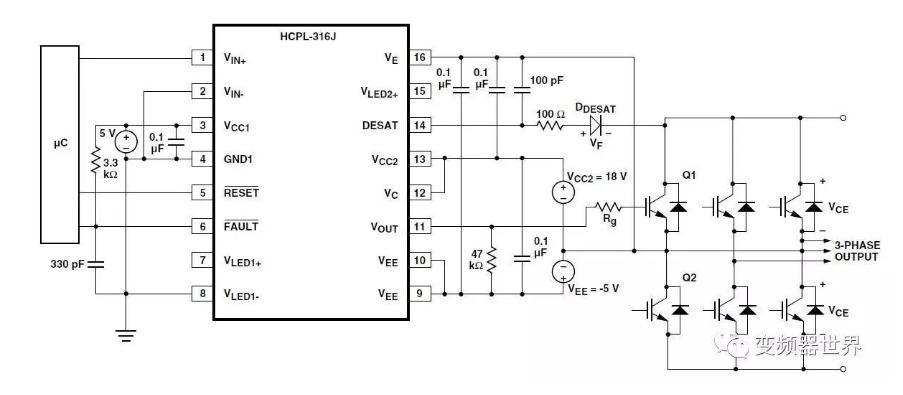

HCPL-316J典型應用，芯片內部采用光耦隔離，整個驅動方案類似Infineon 1ED芯片的使用，只是Infineon采用脈沖變壓器隔離。

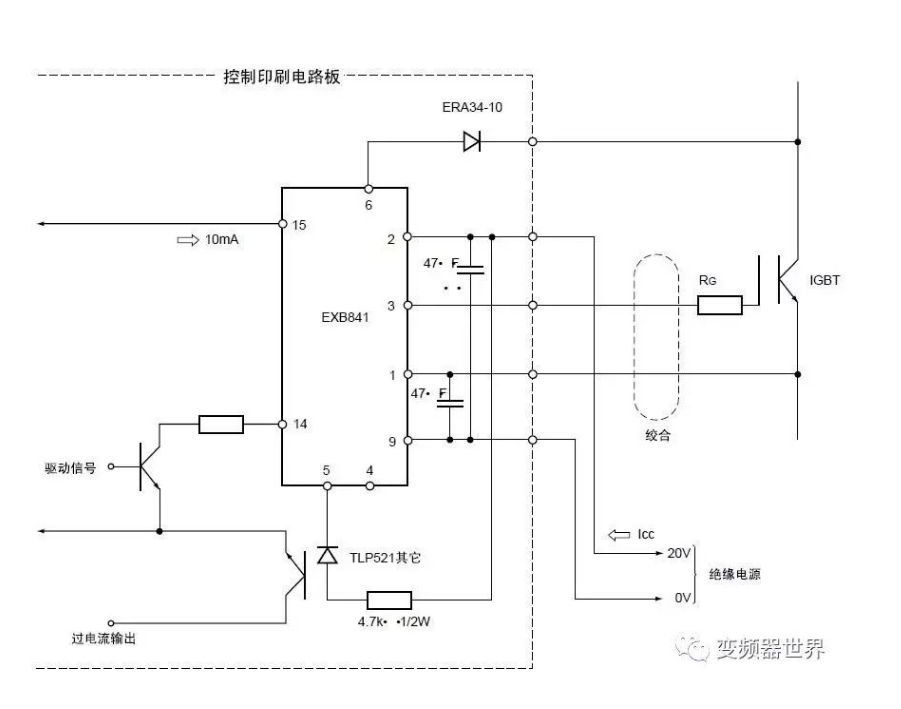

富士系列混合驅動IC典型應用：光耦隔離驅動芯片，檢測飽和壓降作為過流和短路保護。

通過比較，使用Infineon（英飛凌）驅動芯片的優點是：

1、內部集成脈沖變壓器，起到隔離作用；

2、大的電流驅動能力，工作電壓范圍切合IGBT驅動要求，電路設計較簡單；

3、具有保護功能。
